Někteří zákazníci se na nás obracejí s dotazem na zapojení elektrické zásuvky traktoru Tauros ZX18 4x4, aby si mohli sami vyrobit redukci na běžnou 7pinovou autozásuvku – např. pro připojení vozíku – a přitom nemuseli zasahovat do elektroinstalace traktoru (čímž by mohli přijít o záruku).
Níže uvádíme přiřazení čísel k funkcím jednotlivých pinů ve výstupní zásuvce traktoru:
| Pin | Funkce |
|---|---|
| 1 | Brzdová světla |
| 2 | Obrysová světla |
| 3 | Pravý ukazatel směru |
| 4 | Kostra (mínus pól – 12V) |
| 5 | Levý ukazatel směru |

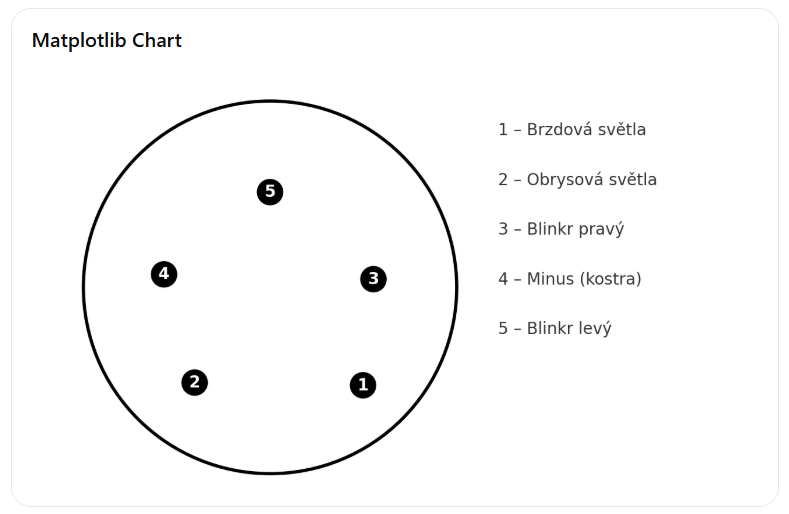

Pro přehlednost přikládáme také orientační nákres zásuvky (pohled zepředu):
Tato informace je určena pouze pro ty, kteří chtějí vytvořit vlastní propojovací redukci. V případě jakýchkoli pochybností doporučujeme obrátit se na naše servisního technika Petra Urbánka na telefonu: 724 651 276
Více informací naleznete na těchto odkazech:
📄 Elektronický nákres ke stažení (PDF):
👉 Schéma elektrické zásuvky Tauros ZX18 4x4 (PDF)
🔗 Produktový profil traktoru Tauros ZX18 4x4:
👉 https://www.tauros.tech/traktory-pro-zahradkare/tauros-zx18/
